Для схемы электрической цепи, изображенной на рисунке 1, по заданным в таблице 1 параметрам рассчитать токи и напряжения всех ветвей электрической цепи в переходном процессе после замыкания ключа.
«Для схемы электрической цепи, изображенной на рисунке 1, по заданным в таблице 1 параметрам рассчитать токи и напряжения всех ветвей электрической цепи в переходном процессе после замыкания ключа.»
- Электроника, электротехника, радиотехника
Условие:

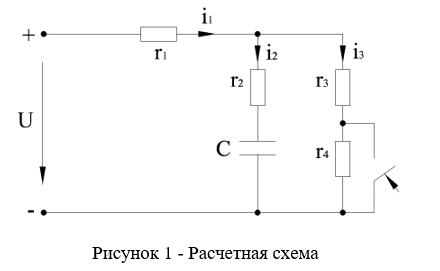

Для схемы электрической цепи, изображенной на рисунке 1, по заданным в таблице 1 параметрам рассчитать токи и напряжения всех ветвей электрической цепи в переходном процессе после замыкания ключа. Проверить правильность расчетов с помощью законов Кирхгофа. Расчет выполнить классическим и операторным методами. Построить графики изменения тока и напряжения
На входе цепи действует источник постоянного напряжения U.
Таблица 1 - Исходные данные
Решение:
Классический метод

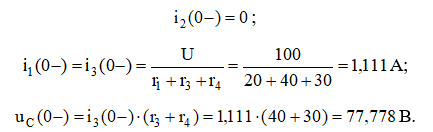

1. Расчет токов и напряжений в установившемся режиме до коммутации (t = 0-):
2. Токи и напряжения определяются как суммы принужденной и свободной составляющих:
3. Принужденные составля...
