Условие:

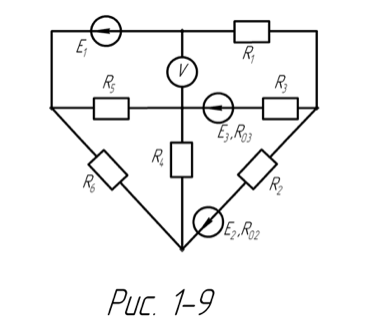

Для схемы, изображённой на рис. 1-1 – 1-50, используя значения параметров табл. 1:

1) составить систему уравнений, используя законы Кирхгофа, для расчета неизвестных токов;

2) рассчитать токи ветвей методом контурных токов;

3) рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5, R6 в эквивалентную звезду, с помощью метода 2-х узлов;

4) определить показания вольтметра;

5) рассчитать баланс мощности.

Решение:

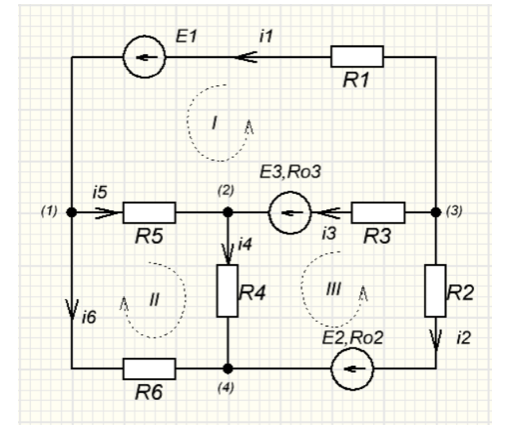

1. Произвольно выбираем направления токов ветвей и направления обхода контуров:

Схема содержит 4 узла и 6 ветвей. Система уравнений по законам Кирхгофа содержит 4-1 = 3 узловых уравнения и 6-(4-1) = 3 контурных уравнения. Составляем систему уравнений для узлов 2-4 и изображенных на схеме контуров.
