Условие:
Для схемы, изображенной на рис. 1, требуется определить мгновенные значения всех величин i(t), ur(t), uL(t), uC(t), Построить векторную диаграмму цепи. Параметры элементов цепи приведены в таблице 1. Расчет цепи выполнить с помощью комплексных: амплитуд токов и напряжений.

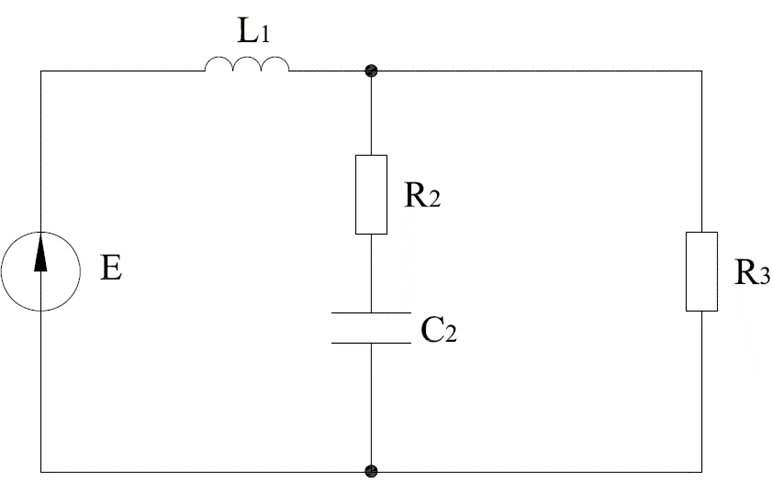

Рисунок 1

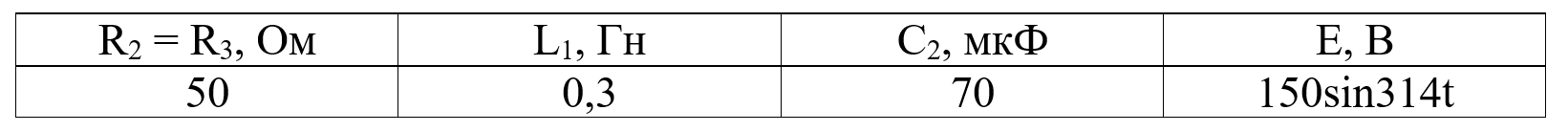

Таблица 1
Решение:

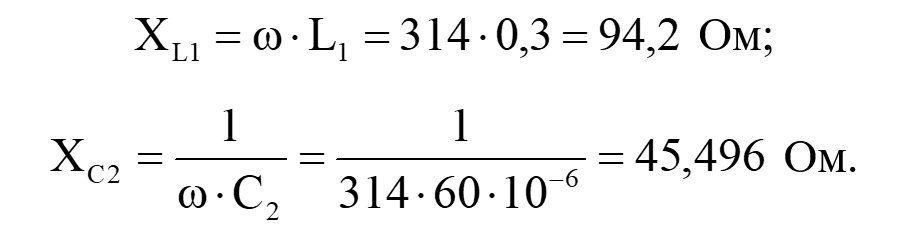

1. Вычислим значения реактивных сопротивлений:

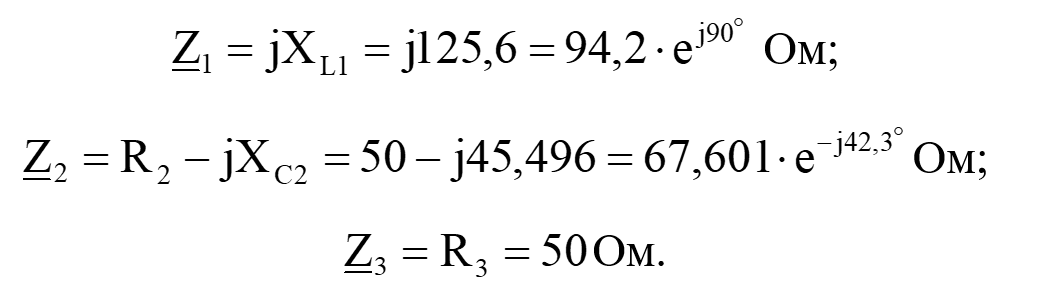

2. Определим комплексные сопротивления всех ветвей схемы:
3. Определим полное комплексное сопротивление цепи (см. рисунок 2):
