Условие:

Для схемы, изображенной на рис.8  выполнить следующее:

1.    Записать в алгебраической, показательной, тригонометрической формах

     комплексные выражения  ЭДС и полных сопротивлений.

2.  Записать уравнения методом контурных токов.

3. Определить действующие значения напряжений на участках цепи и токи в

    ветвях электрической цепи методом эквивалентирования.

4. Построить векторную диаграмму токов и напряжений.

 5. Составить баланс мощностей.

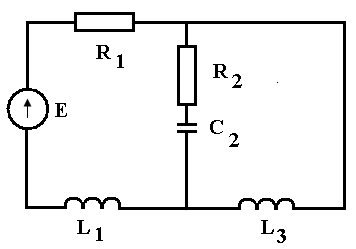

Рис. 8

Параметры элементов схемы:

E = 120B; f = 60 Гц; С2 = 379 мкФ; L1 = 26,5 мГн; L3 = 21,2 мГн; R1 = 2 Ом; R2 = 5 Ом.

Решение:

1. Запишем в алгебраической, показательной, тригонометрической формах комплексные выражения для ЭДС и полных сопротивлений.

Значение ЭДС задано действительным числом, равным 120 В.

На комплексной плоскости ЭДС будет совпадать с осью вещественных чисел (рис. 9), следовательно угол = 0.

Рис. 9

Запись комплексной ЭДС в показательной степени будет иметь вид:

в тригонометрической форме
