Для схемы, изображённой на рисунке, используя значения параметров: Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа. Рассчитать токи ветвей методом контурных токов.
- Электроника, электротехника, радиотехника
Условие:
Для схемы, изображённой на рисунке, используя значения параметров:
1. Составить систему уравнений для расчета неизвестных токов, используя законы Кирхгофа.
2. Рассчитать токи ветвей методом контурных токов.
3. Методом 2-х узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4, R5,R6 в эквивалентную звезду.
4. Определить показания вольтметра.
5. Рассчитать баланс мощности.
Дано: Е1=14 В, Е2=25 В, Е3=28 В, R01=0,9 Ом, R 02=1,2 Ом, R 1=5 Ом, R 2=2 Ом, R 3=8 Ом, R 4=2 Ом, R 5=2 Ом, R 6=6 Ом.

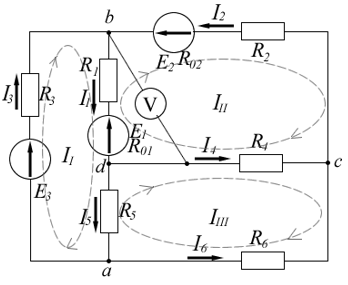

Рис.1.1. Заданная схема
Решение:
I. Метод непосредственного применения законов Кирхгофа
1) Произвольно указываем направление токов в ветвях схемы (рис.1.1).
2. Составляем уравнения по первому закону Кирхгофа.
В схеме n=4 узла (a, b, c, d). Поэтому по 1-му закону Кирхгофа будет
n-1=4-1=3 уравнений.
для узла а:
для узла b:
