Условие задачи
Для схемы, изображенной на рисунке, необходимо выполнить следующее расчеты:
1) составить систему уравнений для определения токов по первому и второму законам Кирхгофа;
2) найти токи методом контурных токов;
3) проверить правильность решения методом узлового напряжения (метод двух узлов),предварительно заменив пассивный треугольник сопротивлений (R4,R5,R6) на эквивалентную звезду;
4) записать уравнение баланса мощностей;
5) построить потенциальную диаграмму в масштабе для внешнего контура.
Исходные данные:
E1 = 4 В; E2 = 9 В; E3 = 18 В; R01= 0,8 Ом; R03 =0,7 Ом;
R1 =2,7Ом; R 2 =10 Ом; R 3 =4 Ом; R 4 = 8 Ом; R 5 = 10 Ом; R 6 = 2 Ом.

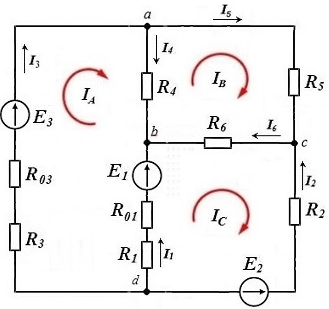

Рис. 1. Схема цепи
Ответ
Дано:
E1 = 4 В; E2 = 9 В; E3 = 18 В; R01= 0,8 Ом; R03 =0,7 Ом;
R1 =2,7Ом; R 2 =10 Ом; R 3 =4 Ом; R 4 = 8 Ом; R 5 = 10 Ом; R 6 = 2 Ом.
Перерисуем схему в виде, удобном для расчета. Составим систему уравнений для определения токов по 1-му и 2-му законам Кирхгофа:
- количество ветвей 6; количество неизвестных токов ветвей 6;- количество уравнений по законам Кирхгофа - 6;- число независ...
