Условие задачи

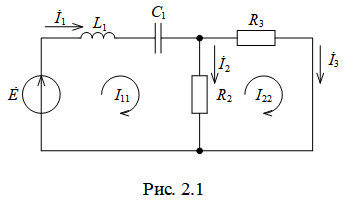

Для схемы (рис. 2.1) в соответствии с исходными данными выполнить следующее:
1. Записать в алгебраической, показательной, тригонометрической формах комплексные выражения для ЭДС и полных сопротивлений.
2. Записать уравнения методом контурных токов.
3. Определить действующие значения напряжений на участках цепи и токи в ветвях электрической цепи методом эквивалентирования.
4. Построить векторную диаграмму токов и напряжений.
5. Составить баланс мощностей.
Исходные данные:
Ответ

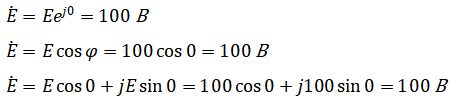

1. Запись комплексной ЭДС в показательной, тригонометрической и алгебраической формах имеет вид:
Значения индуктивного и емкостных сопротивлений определяем по формулам:
Полные комплексные сопротивления ...
