Условие задачи
Для схемы, соответствующей варианту задания, в соответствии с исходными данными, приведенными в таблице, выполнить следующее:
1. Записать в алгебраической, показательной, тригонометрической формах комплексные выражения для ЭДС и полных сопротивлений.
2. Записать уравнения методом контурных токов.
3. Определить действующие значения напряжений на участках цепи и токи в ветвях электрической цепи методом эквивалентирования.
4. Построить векторную диаграмму токов и напряжений.
5. Составить баланс мощностей.

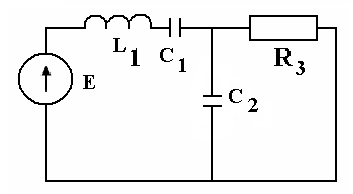

Рис. 4
Ответ
1. Запишем в алгебраической, показательной, тригонометрической формах комплексные выражения для ЭДС и полных сопротивлений.
Значение ЭДС задано действительным числом, равным 50 В.
На комплексной плоскости ЭДС будет совпадать с осью вещественных чисел (рис. 9), следовательно угол = 0.
Рис. 5
Запись комплексной ЭДС в показательной степени будет иметь вид (В), в тригонометрической форме (B).
