Для схемы усилительного каскада, приведенной на рис.1, определить величины: RЭ, RН, UВХm, KU, KI, КПД, а также входное напряжение и коэффициенты усиления при отключенном конденсаторе СЭ .

«Для схемы усилительного каскада, приведенной на рис.1, определить величины: RЭ, RН, UВХm, KU, KI, КПД, а также входное напряжение и коэффициенты усиления при отключенном конденсаторе СЭ .»
  • Электроника, электротехника, радиотехника

Условие:

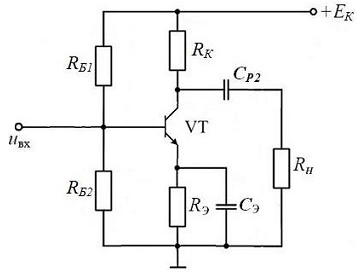

Рис.1. Схема каскада

Для схемы усилительного каскада, приведенной на рис.1, определить величины:

RЭ, RН, UВХm, KU, KI, КПД, а также входное напряжение и коэффициенты усиления при отключенном конденсаторе СЭ.

Считать, что RБ>> h21Э ∙RЭ. Положение нагрузочной прямой по переменному току 4 определяется точками [0 В; 50 мА] и [8 В; 0 А].Усилитель работает в энергетическом режиме А.

Исходные данные: ЕК= UП= 12 В; IБ0 = 1 мА;  RК= 310  Ом; IКm= 8  мА

Решение:

На семействе выходных характеристик транзистора строим нагрузочную прямую по переменному току по заданным UХХ= 8 В; IКЗ = 50 мА=50∙10-3 А.

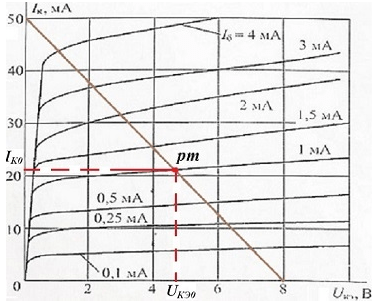

Рис.2. Нагрузочная прямая по переменному току

По пересечению нагрузочной прямой с характеристикой при IБ0 = 1 мА определяем положение рабочей точки:

IК0= 21 мА=21∙10-3 А ; UКЭ0=4,5 В;

Находим R*Н= UХХ/ IКЗ =8/ 50∙10-3 =160 Ом; отсюда

RН= (RК∙...
