Условие:
Для транзистора ГТ308А, включенного по схеме с общим эмиттером, определить коэффициент усиления β по выходным (рис. 1) и входной (рис. 2) характеристикам, если Uбэ = 0,35 В; Ек = 12 В; Uкэ = 7 В.
Подсчитать сопротивление в цепи коллектора Rк и мощность Рк на коллекторе.

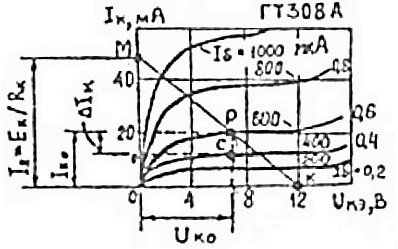

рис. 1
рис.2
Решение:
1. По входной характеристике определяем при Uбэ = 0,35 В ток базы:
2. По выходным характеристикам для
определяем ток коллектора:
