Условие задачи
Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходную характеристики, определите коэффициент усиления сопротивление нагрузок и мощность на коллекторе если известно напряжение на базе напряжение на коллекторе и напряжение источника питания
Ответ
1. По входной характеристике (рис. 4) определяем при ток базы:

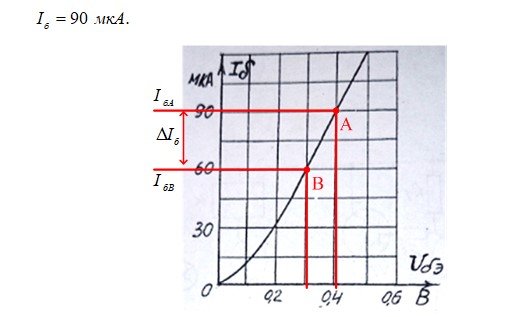

Рисунок 4. Входная характеристика транзистора
2. По выходным характеристикам (рис. 5) для и определяем ток коллектора в рабочей точке А...
