Условие:

Для трехфазного асинхронного электродвигателя с короткозамкнутым ротором серии 4А, напряжение питающей сети 220/380 В, частота сети 50 Гц по данным таблицы 1.1 определить номинальный вращающий момент на валу Мн, номинальную частоту вращения ротора n1, мощность P1, потребляемую двигателем из сети, номинальные (линейные и фазные) токи обмотки статора (механическими потерями пренебречь).

Построить механическую характеристику двигателя (при расчете критического скольжения использовать формулу Клосса). Рассчитать пусковой резистор в цепи статора для снижения пускового тока в 2 раза ( α=2).

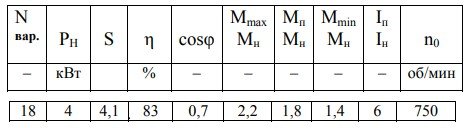

Таблица 1.

Решение:

1. Скорость вращения магнитного поля статора n1 асинхронного электродвигателя зависит от частоты тока f (f=50 Гц) и числа пар полюсов p (числа пар катушек статора приходящихся на каждую фазу, 2p=4) и может быть определена по формуле:

2. Номинальный вращающий момент на валу:
