Условие:
Для трехфазной цепи задано фазное напряжение Uф=220 В и сопротивления нагрузок ZA= 7+j3 Ом; ZB= 7-j3 Ом; ZC=8 Ом; ZAB= 7+j3 Ом; ZBC= 7-j3 Ом; ZCA=8 Ом.
1. Нарисовать схемы соединения генератора и нагрузки: звезда-звезда с нулевым проводом и звезда-треугольник.
2. Определить фазные и линейные токи.
3. Для схемы звезда-треугольник определить активную, реактивную и полные мощности источника и нагрузки.
4. Построить векторные диаграммы токов и напряжений.
Решение:

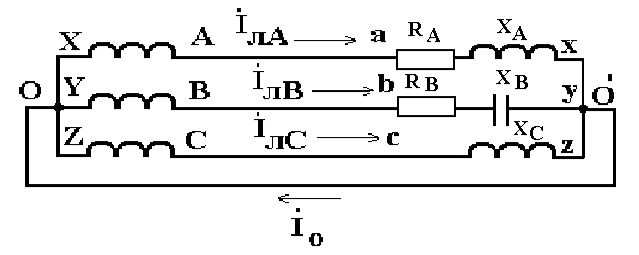

1. Схема звезда-звезда с нулевым проводом
Обмотки генератора и нагрузка находится под фазным напряжением:
Линейное напряжение
