Для трехфазной электрической цепи переменного тока начертить схему цепи и определить: фазное напряжение; фазные токи; построить векторную диаграмму токов и напряжений;

Дата добавления: 08.08.2024

Условие задачи

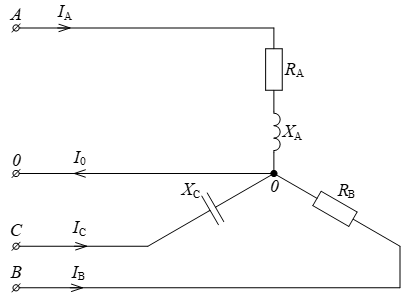

         Для трехфазной электрической цепи переменного тока начертить схему цепи и определить:

  • фазное напряжение;
  • фазные токи;
  • построить векторную диаграмму токов и напряжений;
  • по векторной диаграмме определить ток в нулевом проводе.

Дано: UL = 220 B; RA = 3 Ом; XA = 4 Ом; RB = 12,7 Ом; XC = 12,7 Ом.

Ответ

Вычисляем фазное напряжение:

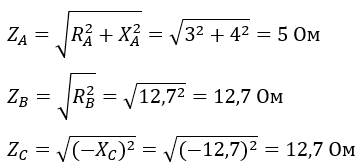

Определяем полные сопротивления фаз:

Рассчитываем фазные токи:

Потяни
