Условие задачи

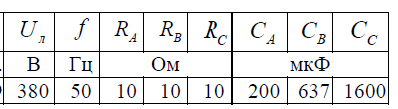

Для трехфазной электрической цепи синусоидального тока, схема изображена по заданным в таблице параметрам нагрузки и линейному напряжению определить следующее.
- Вычислить фазные и линейные токи.
- Для четырехпроводной цепи определить ток в нейтральном проводе.
- Определить активную мощность во всей цепи и в каждой фазе отдельно.
- Построить в масштабе диаграмму токов и напряжений.
Ответ
1. Расчет токов

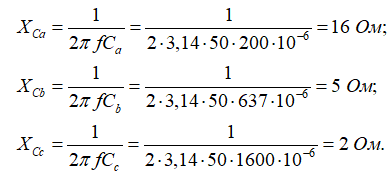

Определяем реактивные сопротивления на заданной частоте.

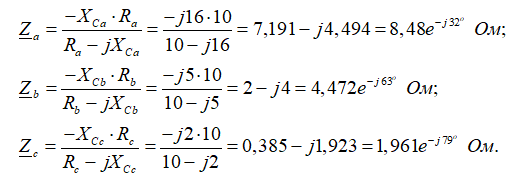

Определяем комплексные сопротивления фаз.
Запишем фазные эдс в комплексной форме
