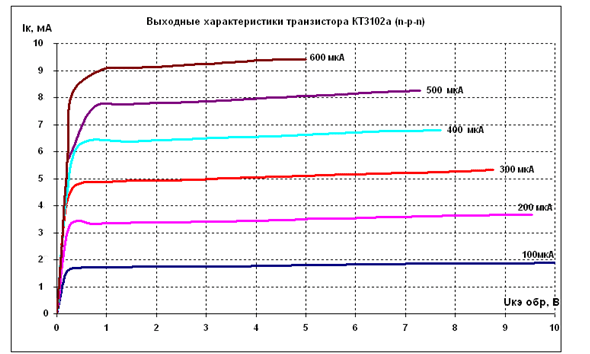

Для всех транзисторов параметр UКЭmax принять равным 10 В. Для каждого из вариантов использовать только три выходные характеристики в соответствии с заданием (см. таблицу). Номера характеристик от 1 до 6 возрастают снизу вверх.

  На основе входных и выходных характеристик биполярного транзистора определить номиналы элементов, входящих в схему элементарного усилителя, и его параметры:

- максимальную амплитуду напряжения выходного сигнала U_{вых мах};

- максимальную амплитуду тока выходного сигнала I_{вых мах};

- максимальную амплитуду напряжения входного сигнала U_{вх мах};

- максимальную амплитуду тока входного сигнала I_{вх мах};

- сопротивление резистора в цепи коллектора R_к;

- сопротивление резистора в цепи базы R_б;

- величину напряжения ЭДС смещения эмиттерного перехода транзистора;

- коэффициент усиления по напряжению;

- коэффициент усиления по току;

- коэффициент усиления по мощности.

Построить передаточную характеристику транзистора.

  Для всех транзисторов параметр U_КЭmax принять равным 10 В. Для каждого из вариантов использовать только три выходные характеристики в соответствии с заданием (см. таблицу). Номера характеристик от 1 до 6 возрастают снизу вверх.

Таблица 1 –Выбор транзистора и трех выходных характеристик в соответствии с номером варианта
