Условие задачи

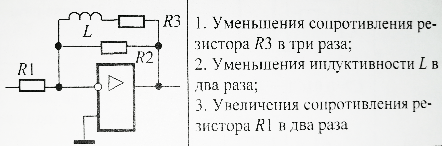

Для заданного варианта определить передаточную функцию регулятора (рис.) и нарисовать его логарифмическую амплитудно-частотную характеристику. Передаточную функцию представить в виде произведения передаточных функций типовых звеньев (пропорционального, интегрирующего, апериодического и т. д.).
Ответ
Определим передаточную функцию:
Представим как передаточную функцию звеньев:
Примем, что , тогда
