Условие:

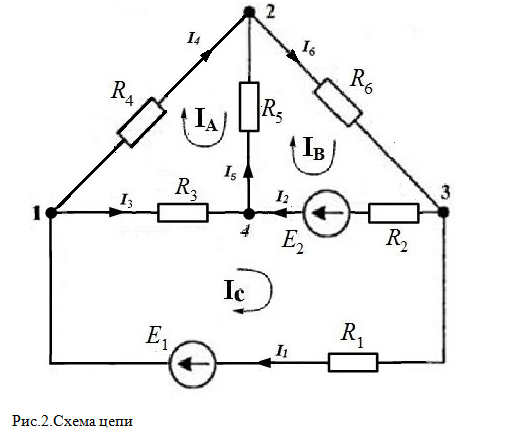

Для заданной электрической цепи, известны ЭДС Е₁, Е₂ источников питания, а также сопротивления R₁- R₆. Необходимо:

1. Составить систему уравнений для определения токов путем непосредственного применения законов Кирхгофа. Решать эту систему уравнений не следует.

2. Определить токи ветвей методом контурных токов.

3. Составить баланс мощностей.

Дано:

Решение:

Составляем в общем виде систему уравнений для расчета токов во всех ветвях цепи на основании законов Кирхгофа. Для решения задачи методом непосредственного применения законов Кирхгофа необходимо составить столько уравнений, сколько ветвей с неизвестными токами. Число уравнений, составляемых по первому закону Кирхгофа, меньше числа узлов на единицу, оставшиеся уравнения составляются по второму закону для независимых контуров. После определения количества уравнений необходимо задаться произвольно направлениями токов в ветвях, выбрать в необходимом количестве независимые контуры и направления их...
