Для заданной электрической цепи рассчитать величины токов и найти их направления, составить и решить уравнение баланса мощностей цепи. Расчёт произвести по следующим этапам.
- Электроника, электротехника, радиотехника
Условие:
Для заданной электрической цепи рассчитать величины токов и найти их направления, составить и решить уравнение баланса мощностей цепи. Расчёт произвести по следующим этапам.
1. Заданную сложную цепь упростить путём преобразования последовательных, параллельных типа звезды и треугольника соединений так, чтобы получилась цепь с двумя контурами.
2. Рассчитать токи полученной цепи, используя законы Кирхгофа.
3. Используя промежуточные схемы, преобразования и законы Кирхгофа, рассчитать токи и определить их направления в заданной цепи.
4. Составить и решить уравнения баланса мощностей.

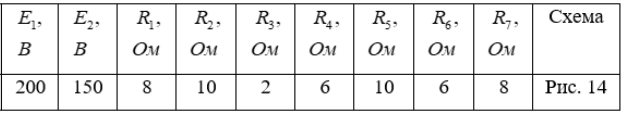

Исходные значения параметров электрической цепи (табл. 1).

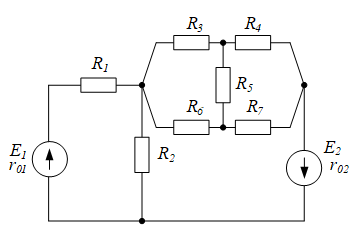

Рис.1 – схема цепи 14 (МУ)
Решение:
1. Упростим заданную сложную цепь путём преобразования последовательных, параллельных типа звезды и треугольника соединений так, чтобы получилась цепь с двумя контурами.
Преобразуем треугольник сопротивлений
в эквивалентную звезду :
