Для заданной разветвленной электрической цепи постоянного тока выполнить расчеты различными методами. Найти токи в ветвях при помощи узловых потенциалов.
«Для заданной разветвленной электрической цепи постоянного тока выполнить расчеты различными методами. Найти токи в ветвях при помощи узловых потенциалов.»
- Электроника, электротехника, радиотехника
Условие:
Для заданной разветвленной электрической цепи постоянного тока выполнить расчеты различными методами.
Исходные данные:
R1=1 Ом
R2=2 Ом
R3=4 Ом
R4=5 Ом
R5=3 Ом
R6=1 Ом
E1=8 B
E2=12 B
J=0,2 A
Решение:
Дано:
R1=1 Ом
R2=2 Ом
R3=4 Ом
R4=5 Ом
R5=3 Ом
R6=1 Ом
E1=8 B
E2=12 B
J=0,2 A

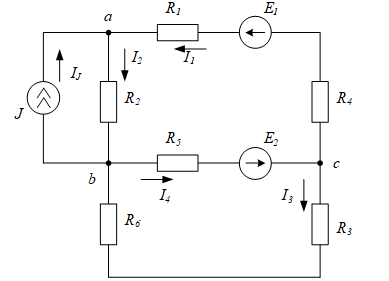

Найдём токи в ветвях при помощи узловых потенциалов, для этого произвольно укажем направления токов и пронумеруем узлы, потенциал узла b примем равным нулю (Рис 3.1)
Рис 3.1
Определим проводимости ветвей
