Для заданной схемы изобразить временные диаграммы входных напряжений и выходного напряжения. При воздействии нескольких входных сигналов показать выходной сигнал от каждого входного с учетом
- Электроника, электротехника, радиотехника
Условие:
Для заданной схемы изобразить временные диаграммы входных напряжений и выходного напряжения. При воздействии нескольких входных сигналов показать выходной сигнал от каждого входного с учетом соотношения фаз. Масштаб напряжения выбрать условный без учета коэффициента усиления усилителя.
Принципиальная электрическая схема для решения задачи приведена на рисунке 3.

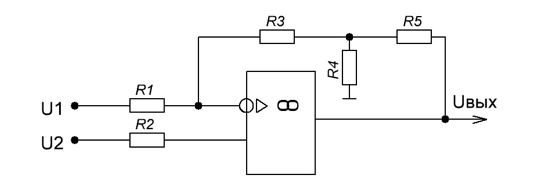

Рисунок 3. Принципиальная электрическая схема включения операционного усилителя.
Исходные данные для решения задачи указаны в таблице 3.
Таблица 3. Исходные данные.
Решение:
На схеме приведен дифференциальный усилитель с большим коэффициентом усиления.
Для дифференциального усилителя значение выходного напряжения в общем виде описывается формулой:
где: Uвых выходное напряжение усилителя, В;
Uвх2 ...
