Условие задачи

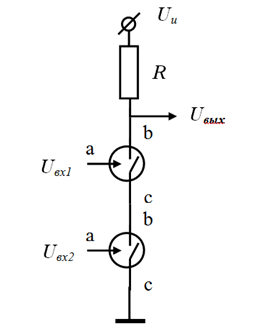

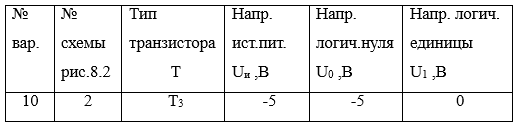

Для заданных схемы логического элемента, типа транзистора, напряжения источника питания, напряжений логических нуля и единицы требуется определить, какую логическую функцию (И, ИЛИ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ, исключающее ИЛИ-НЕ) выполняет данная схема.
Ответ
Транзистор Т3
при Uвх= 0 - b и с разомкнуты,
при Uвх 0 - b и с замкнуты.
Составим таблицу состояний таблицу соответствия входных и выходного сигналов (Таблица 1), и соответствующую ей таблицу истинности (Таблица 2) логического устройства.
