Условие задачи

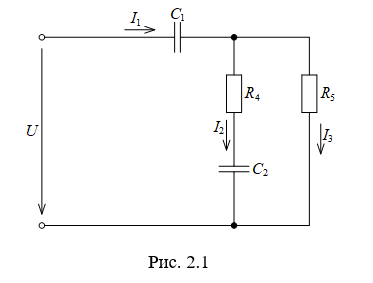

Электрическая цепь переменного синусоидального тока с частотой f=50 Гц, находящаяся под действием напряжения U содержит активные сопротивления, реактивные индуктивные и емкостные сопротивления. Используя данные своего варианта, с учетом указанных замкнутых выключателей В1-В5 определить: токи всех ветвей, напряжения на участках цепи, коэффициент мощности, активные G, реактивные B и полные Y проводимости отдельных участков и всей цепи. Проверить соблюдение баланса полных S, активных P и реактивных Q мощностей.
Дано: U=220 В; R4=10 Ом; R5=20 Ом; C1=100 мкФ; C2=150 мкФ.
Ответ
Вычисляем угловую частоту переменного тока:
=2f=2∙50=314,159 радс

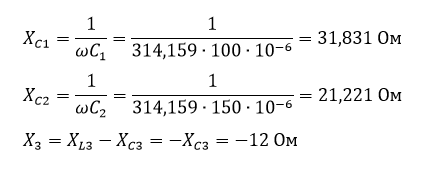

Определяем сопротивления реактивных элементов:
Определяем активные проводимости ветвей в разветвленной части цепи:
РешениеОпределяем эквив...
