Условие:

Электрическая цепь переменного синусоидального тока с частотой 50Гц (рис. 3.1), находящаяся под действием напряжения U, содержит активныесопротивления, реактивные индуктивныеи реактивные ёмкостныесопротивления. Определить неизвестные величины. Проверить соблюдение баланса полных , активных и реактивных мощностей, построить векторную диаграмму напряжений и токов.

Дополнительное задание. Определить комплексные Y, активные q и реактивные b проводимости отдельных участков и всей электрической цепи.

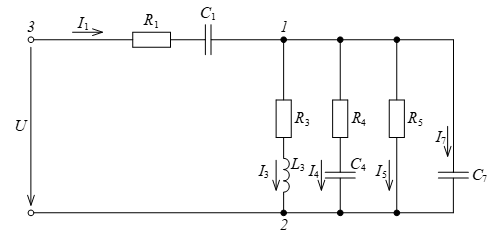

Рис. 3.1

Решение:

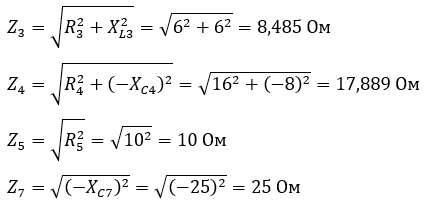

1) Полные сопротивления параллельных ветвей:

Активные проводимости параллельных ветвей:

Суммарная активная проводимость параллельного участка цепи:
