Электрическая цепь постоянного тока состоит из шести сопротивлений. Внутреннее сопротивление источника принять равным нулю. Определить токи на всех участках цепи, величину ЭДС источника и мощность, потребляемую цепью
«Электрическая цепь постоянного тока состоит из шести сопротивлений. Внутреннее сопротивление источника принять равным нулю. Определить токи на всех участках цепи, величину ЭДС источника и мощность, потребляемую цепью»
- Электроника, электротехника, радиотехника
Условие:
Электрическая цепь постоянного тока состоит из шести сопротивлений. Внутреннее сопротивление источника принять равным нулю. Определить токи на всех участках цепи, величину ЭДС источника и мощность, потребляемую цепью, если известно:
R1 = 4 Ом, R2 = 6 Ом, R3 = 5 Ом, R4 = 20 Ом, R5 = 6 Ом, R6 = 5 Ом, I1 = 30 мА.

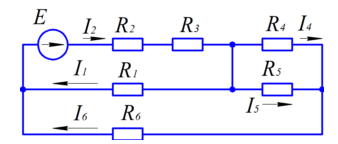

Рис. 1 Схема цепи
Решение:
Упростим схему путем замены участков резисторов с последовательным или параллельным соединением их эквивалентными значениями:
Последовательное соединение резисторов R2, R3 и параллельное соединение R4, R5 заменяем эквивалентными:
