Электрические цепи, содержащие индуктивно-связанные элементы, находятся под действием идеальных источников синусоидального тока

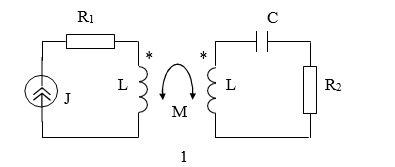

Электрические цепи, содержащие индуктивно-связанные элементы, находятся под действием идеальных источников синусоидального тока J   рис.   1.   Для   всех   вариантов    X_M  = w × M = 40 Ом и i(t) = J_m × sin(wt + Ψ_I ), где M – взаимоиндуктивность, J_m = 20 мA – амплитудное значение тока, Ψ_I = -200 ⁰  – начальная фаза.

Параметры остальных элементов цепей определены в таблице 6.

Таблица 6

Рассчитайте цепь согласно пунктам следующего задания.

1.    Перечертите схему вашего варианта (см. рис. 1).

2.    Составьте таблицу данных вашего варианта (см. таблицу 6).

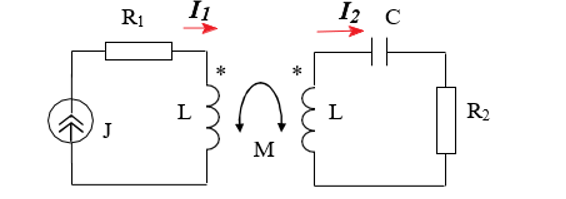

3.    Вычислите все комплексные токи схемы.

4.    Рассчитайте комплексные напряжения на индуктивности, примыкающей к источнику тока.

5.    Постройте в масштабе векторную диаграмму всех токов и на- пряжения на индуктивности, примыкающей к источнику тока. На диаграмме должны быть показаны отдельно векторы всех составляющих напряжения (самоиндукции и взаимоиндукции) на рассматриваемой индуктивности и вектор результирующего напряжения на ней.
