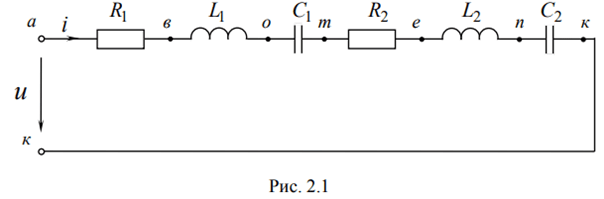

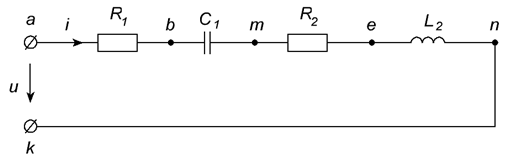

Электрическую цепь, схема которой изображена на рис. 2.1, рассчитать при частоте f  50 Гц по данным табл. 2.1. Построить топографическую векторную диаграмму.

Требуется на основе схемы (рисунок 1) составить наряд либо заполнить бланк переключений в соответствии с заданием. Обе секции шин и трансформаторы находятся в работе, секционный выключатель отключен.

Привести классификацию ИС; общую маркировку, а также число элементов и показатель надежности. По принятой системе обозначение ИС должно состоять из четырех элементов.

В транзисторном усилительном каскаде мощность входного сигнала Р_вх = 0,150 мВт при входном токе I_вх = 500 мкА. Определить коэффициент усиления каскада по напряжению, если сопротивление резистора в цепи коллектора R_к = 4700 Ом
