Условие задачи
Электропривод производственного механизма осуществляется тремя трехфазными асинхронными двигателями. Включение и отключение электродвигателей производится контакторами переменного тока, которые управляются кнопочными постами. Для нормальной работы механизма электродвигатели должны включаться и отключаться в определенной последовательности, которая задается схемой управления.
1. Начертить схему включения электродвигателей в трехфазную сеть.
2. Для заданной в табл. 2 последовательности включения и отключения двигателей составить контактно-релейную схему управления. Принять число вспомогательных замыкающих и размыкающих контактов контакторов неограниченным.
3. На схеме указать аппараты защиты цепей управления от коротких замыканий, кнопки включения и отключения, вспомогательные контакты и катушки контакторов.
Таблица 2
Для привода трехсекционного транспортера используется 3 асинхронных двигателя сери 4А, которые должны включаться в последовательности: 1-2-3, а отключаться: 1-2-3. Управление двигателями осуществляется контакторами переменного тока и кнопочным постом с 3 кнопками включения и 3 кнопками отключения.
Составить схему управления электродвигателями.
Ответ
1. Схема включения электродвигателей показана на рис. 1.

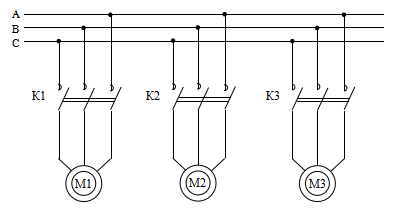

Рис. 1. Схема включения электродвигателей
2. Для нормальной работы транспортера двигатели должны включаться только в следующем порядке: первым двигатель секции М1, затем М2 и последним двигатель секции М3. При неверной последовательности включения неработающие секции транспортера будут переполнены перемещаемыми деталями. Отключение секций д...
