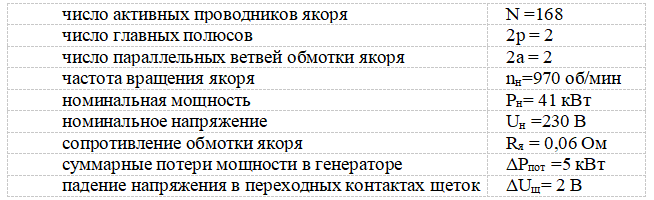

Генератор постоянного тока независимого возбуждения характеризуется величинами:

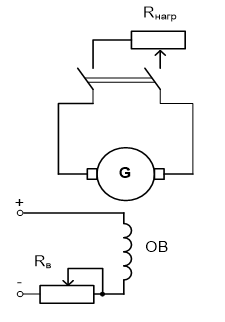

1. Начертить принципиальную электрическую схему генератора независимого возбуждения.

2. Вычислить для номинального режима работы данного генератора:

номинальный ток, Iн;

ЭДС якоря генератора, Ея;

электромагнитный тормозной момент, Мэм;

потребляемую мощность, Р_1н ;

коэффициент полезного действия, η_н ;

магнитный поток на пару полюсов, Ф.

3. Построить внешнюю характеристику генератора независимого возбуждения, расчеты произвести для тока якоря равного 0; 0,25 Iн; 0,5Iн; 0,75 Iн; Iн.

Примечание: Реакция якоря компенсирована магнитным полем добавочных полюсов.
