Графо аналитическим способом рассчитать режим усиления биполярного транзистора при условии получения максимальной выходной мощности и минимальных искажений
- Электроника, электротехника, радиотехника
Условие:
Графо аналитическим способом рассчитать режим усиления биполярного транзистора при условии получения максимальной выходной мощности и минимальных искажений выходного сигнала. Рассчитать элементы схемы, обеспечивающей этот режим.
Вариант заданий 1. Тип схемы включения транзистора.
Определяется по сумме двух последних цифр номера зачетки (2+3=5): 5 число нечетное - схема 2

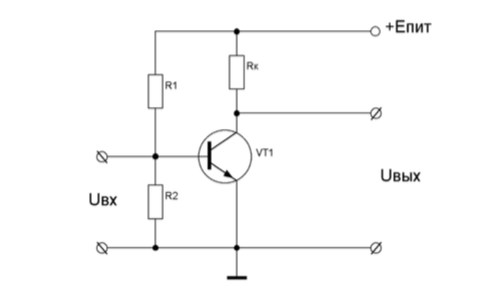

Схема 2:

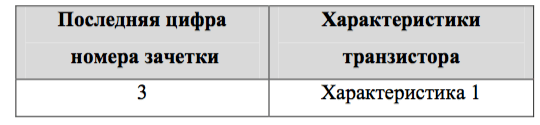

2. Входные и выходные характеристики транзистора.
Характеристика 1

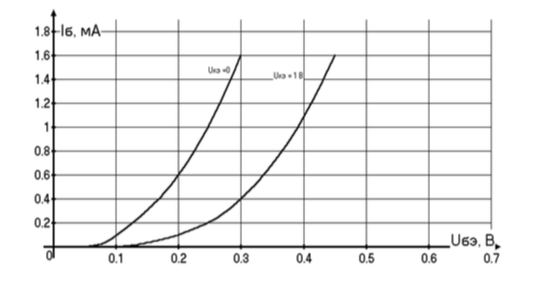

Входная характеристика:

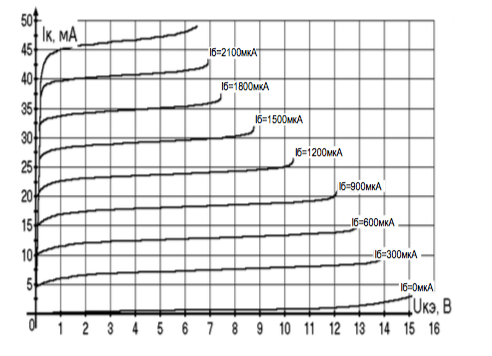

Выходная характеристика:

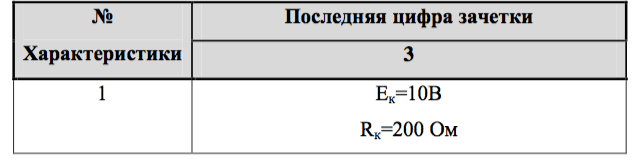

3. Напряжение питания схемы и сопротивление коллектора.

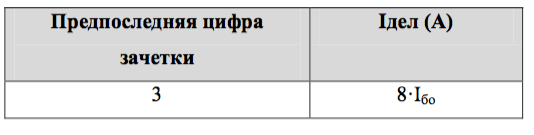

4. Ток делителя для второй схемы.

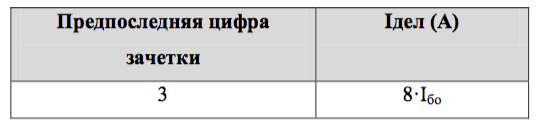

4. Ток делителя для второй схемы.
Решение:
1. Построим входных и выходных статических характеристик транзистора (см. рис.1).
Рис.1. Входная и выходная характеристика транзистора
2. Построим нагрузочную линию, т.е. статической нагрузочной прямой (СНП), усилительного каскада, согласно уравнению:
