Имеется цепь переменного тока частотой f=50 Гц с активно-индуктивной нагрузкой (рис. 2.1).Дано: I=10 А; U=380 В; P=820 Вт; R2=8 Ом.

Дата добавления: 30.08.2024

Условие задачи

Имеется цепь переменного тока частотой f=50 Гц с активно-индуктивной нагрузкой (рис. 2.1).

Дано: I=10 А; U=380 В; P=820 Вт; R2=8 Ом.

Необходимо определить (рассчитать):

- параметры резистора R1 и индуктивности L1 катушки;

- величины напряжений на резисторах и на участке bd;

- углы сдвига фаз между напряжением и током на входе цепи и на участке bd;

- параметры схемы для построения векторной диаграммы.

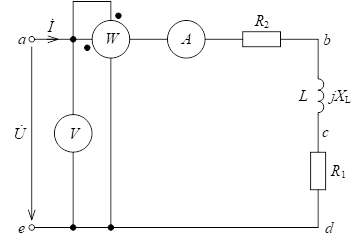

Рис. 2.1

Ответ

Значение cos⁡ с учетом показания приборов:

Значение угла , рад:

=acos(cos⁡ )=acos(0,216)=1,353 рад

Значение угла , град:

=acos(cos⁡ )=acos(0,216)=77,538

Общее активное сопротивление R, учитывая, что ваттметр показывает активную мощность P:
