Условие задачи
Имеется цепь переменного тока частотой с активно-индуктивной нагрузкой (рис. 2.1).
Необходимо определить (рассчитать):
- параметры резистора и индуктивности катушки;
- величины напряжений на резисторах и на участке
- углы сдвига фаз между напряжением и током на входе цепи и на участке
- параметры схемы для построения векторной диаграммы.

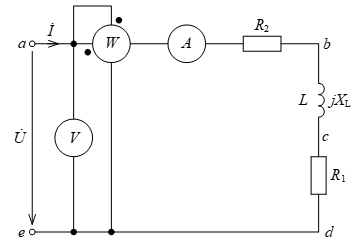

Рис. 2.1
Ответ
Значение с учетом показания приборов:
Значение угла, рад:
