Имеется электроизмерительный прибор, у которого ток полного отклонения I_н=100 мА, внутреннее сопротивление R_н=2000 Ом и число делений L=100. Рассчитать сопротивление шунтов к прибору, чтобы расширить его пределы измерения до 1; 3 и 10 мА.

«Имеется электроизмерительный прибор, у которого ток полного отклонения I_н=100 мА, внутреннее сопротивление R_н=2000 Ом и число делений L=100. Рассчитать сопротивление шунтов к прибору, чтобы расширить его пределы измерения до 1; 3 и 10 мА.»
  • Электроника, электротехника, радиотехника

Условие:

Имеется электроизмерительный прибор, у которого ток полного отклонения Iн=100 мА, внутреннее сопротивление Rн=2000 Ом и число делений  L=100.

Рассчитать сопротивление шунтов к прибору, чтобы расширить его пределы измерения до 1; 3 и 10 мА. Определить цену деления и чувствительность прибора на каждой шкале измерения. Начертить схему миллиамперметра с тремя однопредельными шунтами.

Решение:

Дано:

Iн=100 мА=0,1 А;

Rн=2000 Ом ;

L=100 дел.;

I=1мА,3 мА,10 мА.

Найти: Rш; C; S.

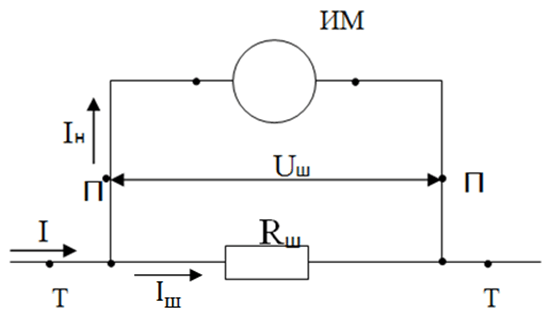

Шунт снабжается двумя парами зажимов: токовыми зажимами Т и потенциальными зажимами П. Такое включение уменьшает погрешность измерения тока (рис.2.1).

Рисунок 2.1 Схема включения

По закону Кирхгофа известно, что сумма токов сходящихся в узле равна нулю, а значит, ток I представляет собой сумму токов Iн и Iш. Чем меньше ...
