Условие задачи

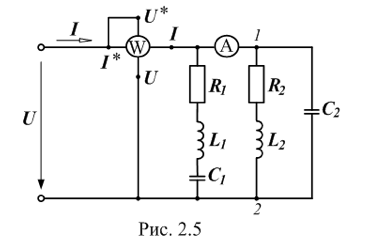

Используя данные, приведённые в таблице 2.2 (стр. 28) для электрической цепи переменного тока для каждого варианта задания, определить напряжение U, действующее на зажимах цепи, показание ваттметра W, ёмкость С2 конденсатора при резонансе токов, если на участке 1 – 2 электрической цепи амперметр А показывает ток I = 6 A, а частота тока питающей цепи f = 50 Гц. Построить векторную диаграмму токов и напряжений для всей электрической цепи.
Дополнительное задание. Определить активное R, реактивное Х и полное сопротивление Z и соответствующие проводимости q, b и Y, а также коэффициенты мощности cos φ, полную S, активную Р и реактивную Q мощности ветвей и всей электрической цепи переменного тока.
Примечание. Для вариантов 31 – 60 величину сопротивления R1 увеличить в два раза.

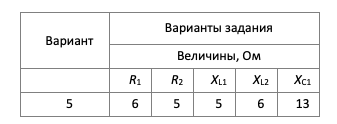

Таблица 2.2
Ответ

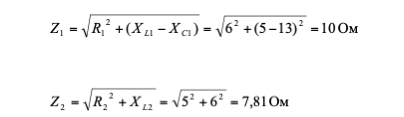

Определим параметры параллельных ветвей.
Определим проводимости ветвей.
- активная проводимость:
-реактивная проводимость:
