Используя представленные данные рассчитать параметры схемы: эквивалентное сопротивление цепи: общий ток в ветви с источником и токи в ветвях цепи: суммарная мощность потребления и мощности, выделяемые на отдельных резисторах:
«Используя представленные данные рассчитать параметры схемы: эквивалентное сопротивление цепи: общий ток в ветви с источником и токи в ветвях цепи: суммарная мощность потребления и мощности, выделяемые на отдельных резисторах:»
- Электроника, электротехника, радиотехника
Условие:
Изображена схема соединения резисторов, подключенная к источнику э.д.с. (рис. 1).

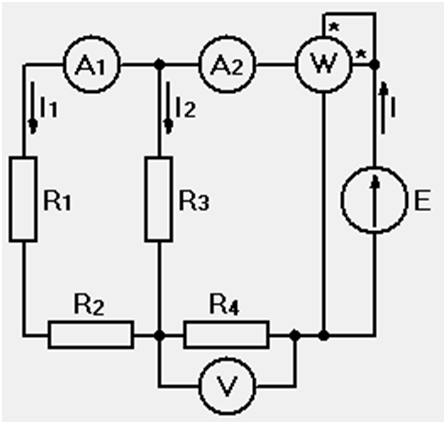

Рисунок 1 – Схема соединения резисторов, подключенная к источнику э.д.с.

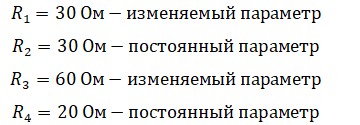

Параметры резисторов:
Напряжение источника э.д.с.:
Показания приборов (измеренные параметры):
вольтметра:
амперметров:
ваттметра:
Используя представленные данные рассчитать параметры схемы:
эквивалентное сопротивление цепи:
общий ток в ветви с источником и токи в ветвях цепи:
Падение напряжения на резисторах цепи:
суммарная мощность потребления и мощности, выделяемые на отдельных резисторах:
Решение:

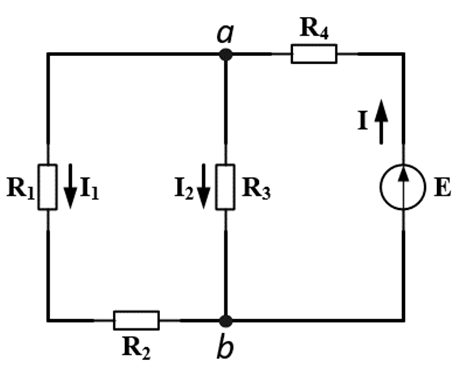

Представим схему в удобном для расчета виде:
Сопротивление последовательно соединенных резисторов
