Используя законы Кирхгофа определить токи во всех ветвях цепи. Проверить баланс мощностей. Схема электрической цепи и значения параметров элементов приведены в таблице и на рисунке.
«Используя законы Кирхгофа определить токи во всех ветвях цепи. Проверить баланс мощностей. Схема электрической цепи и значения параметров элементов приведены в таблице и на рисунке.»
- Электроника, электротехника, радиотехника
Условие:
Используя законы Кирхгофа определить токи во всех ветвях цепи. Проверить баланс мощностей.

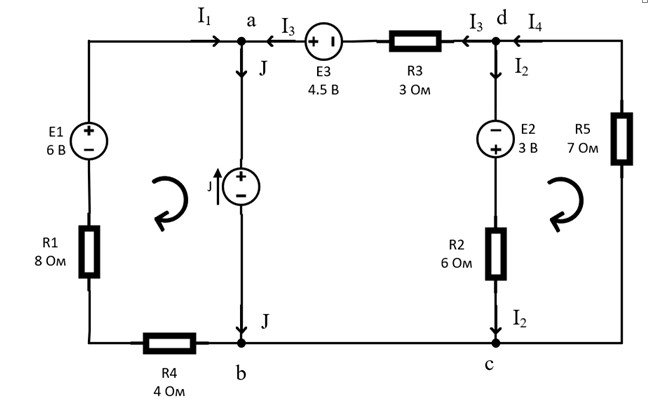

Схема электрической цепи и значения параметров элементов приведены в таблице и на рисунке.
Решение:
По правилу Кирхгофа число уравнений для точек определяется как Ny 1, где Ny число узлов. В моём случае это 3 - 1 = 2 уравнения
Составим уравнения для узлов a, d:
a) I1 + I3 J = 0
d) -I2 - I3 + I4 = 0
Число независимых уравнений, составляемых по второму закону Кирхгофа,
K=NB-Ny+1-NT,
где NB число ветвей цепи, Ny - число узлов цепи, NT число ветвей цепи, содержащих источники тока.
K = 5 3 + 1 1 = 2
Составим уравнения для...
