Условие задачи
Исследование полупроводникового стабилитрона
Цель работы
Изучение конструкции, принципа функционирования, основных свойств и параметров стабилитронов по их вольт-амперным характеристикам.

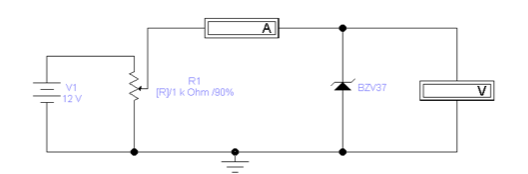

Потенциометром R1 изменять обратное напряжение на стабилитроне в пределах, указанных в табл. 2.1. При появлении явления пробоя можно увеличить число фиксируемых точек характеристики. Для каждого значения напряжения измерять ток и заносить в табл. 2.1.
Таблица 2.1
Ответ
3.2. Построить график обратной ветви ВАХ стабилитрона.
Изобразить ВАХ стабилитрона с обозначениями и размерностями осей.
По ВАХ или таблице напряжение стабилизации стабилитрона Uст определять в точке, соответствующей значению среднего тока стабилизации:
