Исследовать линейную ЭЦ до коммутации ключа S1 (режим 1). Рассчитать ЭЦ с постоянным источником электрической энергии (ИЭЭ): обосновать выбор метода расчета; определить токи и напряжения ветвей
- Электроника, электротехника, радиотехника
Условие:

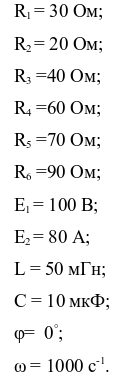

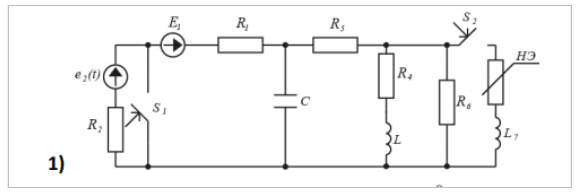

Данные электрической схемы:
Исследовать линейную ЭЦ до коммутации ключа S1 (режим 1).
Рассчитать ЭЦ с постоянным источником электрической энергии (ИЭЭ):
- обосновать выбор метода расчета;
- определить токи и напряжения ветвей;
- выполнить проверку по балансу мощностей.
Решение:
Обоснование выбора метода расчетаВ ЭЦ действуют два источника электрической энергии (ИЭЭ): источник постоянной ЭДС Е1 и источник переменной ЭДС Е2(t). Поскольку ЭЦ линейная, то возможно применение принципа суперпозиции (наложения). Сначала выполняется расчет на постоянном токе, при этом источник переменной ЭДС исключается по правилу: участок цепи с е2(t) закорачивается, ветвь с R2 остается. Затем выполняется расчет на переменном токе, при этом источник постоянной ЭДС принимается т.е закорачивается, сопротивление остается. После этого результирующие токи и напряжения получаются алгебраическим ...
