Исходные данные. К источнику переменного тока с напряжением подключены последовательно три приемника (рис. 2.1) Рисунок 2.2 – Векторная диаграмма напряжений и тока
«Исходные данные. К источнику переменного тока с напряжением подключены последовательно три приемника (рис. 2.1) Рисунок 2.2 – Векторная диаграмма напряжений и тока»
- Электроника, электротехника, радиотехника
Условие:

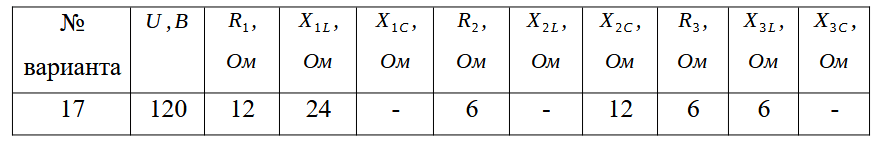

Исходные данные. К источнику переменного тока с напряжением подключены последовательно три приемника (рис. 2.1)

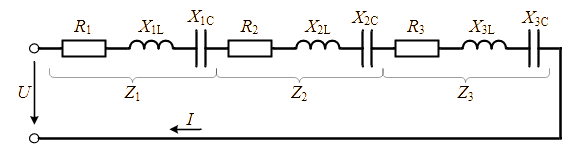

Рисунок 2.1 – Схема цепи
Определить: ток в цепи
; напряжения на каждом из приемников
; коэффициент мощности цепи
; активную
, реактивную
и полную
мощности каждого приемника и всей цепи (построить векторную диаграмму напряжений и тока).
Решение:

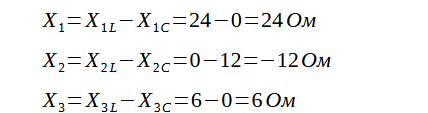

Реактивные сопротивления приемников:

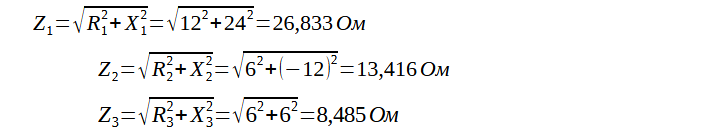

Полные сопротивления приемников:
Эквивалентное полное сопротивление:
