Исходные данные: К источнику переменного тока с напряжением U параллельно подключены два приемника. Первый из них имеет параметры R_1, X_1L, X_1C, второй – R_2, X_2L, X_2C (рис. 3.1).

«Исходные данные: К источнику переменного тока с напряжением U параллельно подключены два приемника. Первый из них имеет параметры R_1, X_1L, X_1C, второй – R_2, X_2L, X_2C (рис. 3.1).»
  • Электроника, электротехника, радиотехника

Условие:

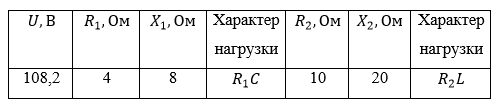

Исходные данные: К источнику переменного тока с напряжением U параллельно подключены два приемника. Первый из них имеет параметры R1, X1L, X1C, второй – R2, X2L, X2C (рис. 3.1).

Определить: токи I1, I2 в ветвях цепи и I в неразветвленной части методом проводимостей; коэффициенты мощности cos⁡ φ1, cos⁡ φ2 , cos⁡ φ3; активную P, реактивную Q и полную S мощности приемников и всей цепи. Построить векторную диаграмму.

Рисунок 3.1 – Схема цепи

Решение:

Реактивные сопротивления приемников:

Полные сопротивления приемников:

Активные проводимости приемников:
