К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 2.1)
«К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 2.1)»
- Электроника, электротехника, радиотехника
Условие:

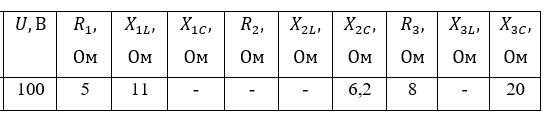

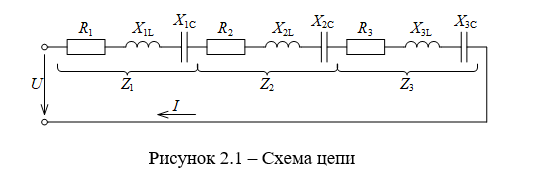

К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 2.1)
Определить: ток в цепи I; напряжения на каждом из приемников U1, U2, U3; коэффициент мощности цепи
активную Pk, реактивную Qk и полную Sk мощности каждого приемника и всей цепи (построить векторную диаграмму напряжений и тока).
Решение:

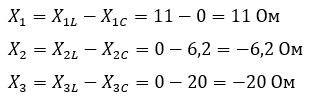

Реактивные сопротивления приемников:

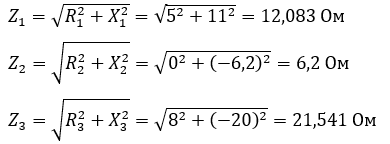

Полные сопротивления приемников:
Эквивалентное полное сопротивление:
