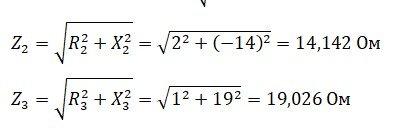

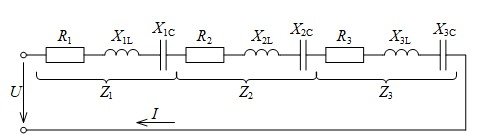

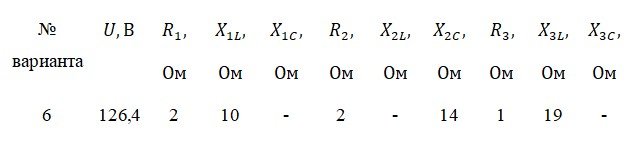

Исходные данные. К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 2.1). коэффициент мощности цепи cos⁡φ; активную Pk, реактивную Qk и полную Sk мощности каждого приемника и всей цепи.

Три конденсатора С1, С2, С3 соединены параллельно и подключены к источнику с напряжением U. Данные взять из таблицы 2.2.

Для заданного режима нагрузки производственного механизма построить нагрузочную диаграмму Р = f (t) и выбрать мощность асинхронного короткозамкнутого двигателя, имеющего р=3 пар полюсов.

Определить ток нагрузки в схеме(рис. 11) при изменении сопротивлениядифференциального преобразователя ∆z = 0,1 z.Сопротивление плеч преобразователя z = 200 Ом;число витков в первичной и вторичной обмоткахпо 1000 Сопротивление нагрузки zн = 200
