Условие задачи
Исходные данные к расчету приведены в табл. 11.1. Этими данными являются номинальная мощность Sном; номинальные первичное и вторичное напряжения U1ном,U2ном; мощности потерь при опыте холостого хода Pх и при опыте короткого замыкания Pк; угол сдвига фаз φ2 между фазным напряжением и током вторичной обмотки; коэффициент нагрузки β; напряжение короткого замыкания Uк процентах от U1ном; группа соединения обмоток трансформатора.
Требуется: начертить схему электрической цепи нагруженного трансформатора; определить коэффициенты трансформации фазных и линейных напряжений и значения фазных и линейных номинальных токов; рассчитать и построить внешнюю характеристику трансформатора и зависимость коэффициента полезного действия трансформатора от коэффициента нагрузки β. При этом принять β = 0,1; 0,2; 0,4; 0,6; 0,8; 1,0; 1,2.

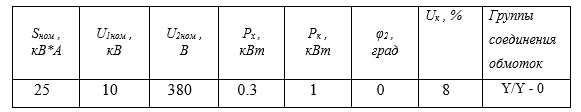

Таблица 11.1 - Исходные данные
Ответ

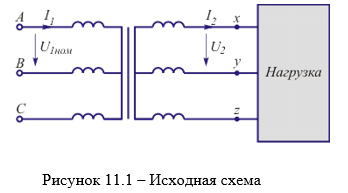

Схема электрической цепи нагруженного трансформатора приведена на рис. 11.1.
Коэффициент трансформации:
Фазные номинальные напряжения первичной и вторичной обмоток:
