Условие:
Исходные данные:
Определить токи в каждой ветви электрической схемы по правилам Кирхгофа (рис. 3.1).

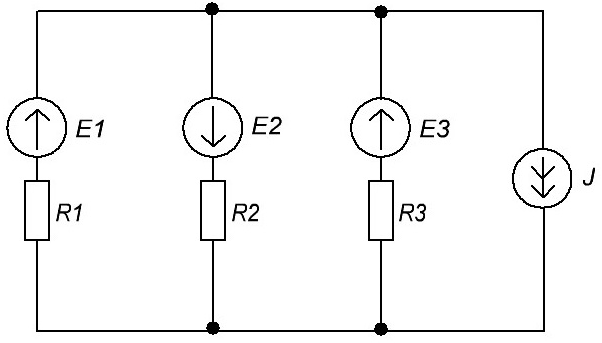

Рисунок 3.1 – Схема электрической цепи
Решение:
Исследуемая схема электрической цепи имеет два узла и четыре ветви.
Выберем произвольным образом положительные направления токов в ветвях схемы, а также положительное направление обхода контура. Расчётная схема представлена на рисунке 3.2.
Ток в ветви с идеальным источником тока
равен току источника :
