Условие задачи
Исходные данные. В трехфазную сеть с напряжением U включены три одинаковых приемника энергии (рис. 4.1). Сопротивления приемника равны R и XL или XC.
Определить:
1. Фазные и линейные токи.
2. Определить коэффициент мощности, активные и реактивные мощности всей цепи и каждой фазы отдельно.
3. Построить топографические диаграммы.
Задачу решить для случаев, когда приемники энергии соединены звездой (рис. 4.1, а), а затем треугольником (рис. 4.1, б). Сравнить полученные результаты.

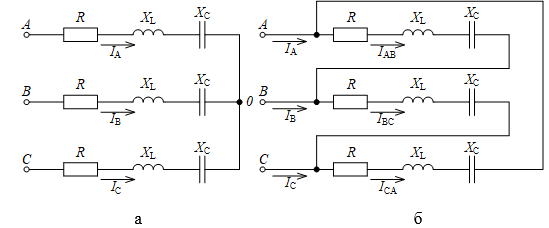

Рисунок 4.1 – Схема цепи
Ответ
1) Расчет трехфазной цепи при соединении приемников звездой (рис. 4.1, а):
1. Определяем фазное напряжение:
Определяем полное сопротивление фаз:
Определяем фазные и линейные токи:
