Изобразите передаточную характеристику устройства. Поясните назначение каждого элемента устройства. Определите коэффициент усиления Вашего устройства
- Электроника, электротехника, радиотехника
Условие:

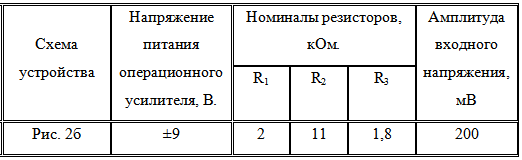

Таблица 2. Исходные данные
Изобразите передаточную характеристику устройства. Поясните назначение каждого элемента устройства. Определите коэффициент усиления Вашего устройства и амплитуду выходного напряжения. Укажите, какое входное сопротивление имеет рассматриваемое Вами устройство. Приведите примерный вид амплитудно-частотной характеристики (АЧХ) Вашего устройства и причины отклонения реальной АЧХ от идеальной.
Решение:

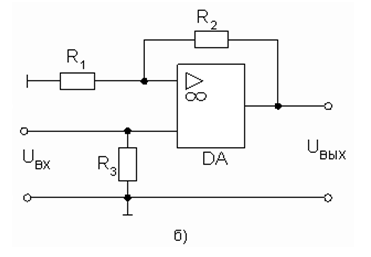

Рассматриваемая схема предназначена для усиления входного сигнала, которое в ней выполняется активным элементом - операционным усилителем ОУ.
Данный операционный усилитель идеальный, т.е. его входными токами можно пренебречь, а входные напряжения его UВХ и U поддерживаются цепью обратной связи R1-R2 , подключённой к инвертирующему входу усилителя, одинаковыми:
UВХ=U;
где U определяется делителем R1-R2 по выходному напряжению UВЫХ:
