Условие задачи
Изобразите структуру, условное графическое обозначение и стокозатворную (передаточную) характеристику полевого транзистора, соответствующего номеру Вашего варианта (таблица 12).

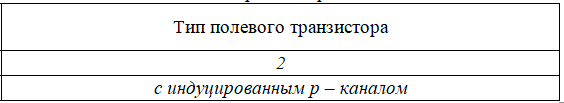

Таблица 12
Типы полевых транзисторов
Приведите из справочника пример транзистора такой же структуры и выпишите его характеристики. Дайте расшифровку названий транзисторов и поясните смысл характеристик.
Методические указания
Условное графическое обозначение изображается в соответствии с ГОСТ.
Ответ
Транзистор полевой КП301 и его УГО.

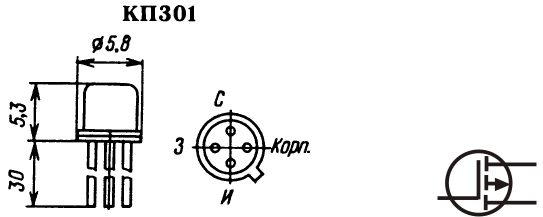

Цоколевка транзистора КП301
ОписаниеМалошумящие планарные полевые транзисторы с изолированным затвором и индуцированным каналом р-типа. Предназначены для применения во входных каскадах усилителе...
