1) Рассчитать и записать фазные напряжения и сопротивления в комплексной форме.

2) Символическим методом рассчитать токи в фазных и линейных проводах.

3) Символическим методом рассчитать мощности фаз и всей цепи.

4) Построить на миллиметровой бумаге векторную диаграмму фазных и линейных токов и напряжений 3-х фазной цепи.

5) Построить в комплексной плоскости треугольник мощностей.

6) Определить характер нагрузки данной цепи.

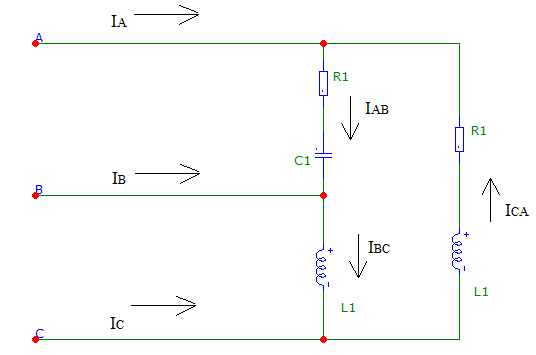

Исходные данные:

Uл=380 В

f=50 Гц

Фаза АВ:

R₁=3 Ом

X_C1=4 Ом

Фаза ВС:

L₁=15,9 мГн

Фаза СА:

R₁=8 Ом

X_L2=6 Ом
