Изучить свойства усилительного каскада с Общим Эмиттером (ОЭ) в режиме малого сигнала. Выполнить анализ в частотной и временных областях. Исследовать свойства каскада при изменении сопротивления источника сигнала, нагрузки и элементов схемы.
«Изучить свойства усилительного каскада с Общим Эмиттером (ОЭ) в режиме малого сигнала. Выполнить анализ в частотной и временных областях. Исследовать свойства каскада при изменении сопротивления источника сигнала, нагрузки и элементов схемы.»
- Электроника, электротехника, радиотехника
Условие:
Изучить свойства усилительного каскада с Общим Эмиттером (ОЭ) в режиме малого сигнала. Выполнить анализ в частотной и временных областях. Исследовать свойства каскада при изменении сопротивления источника сигнала, нагрузки и элементов схемы. Определить входное и выходное сопротивления каскада.

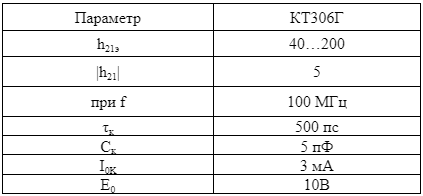

Исходные данные
Схема включения транзистора на постоянном токе
Решение:
1. Расчет режима работы транзистора на постоянном токе
Расчет сопротивлений резисторов цепей питания.
Расчет элементов схемы:
UЭ = 0,1 Е0 =1В
UК = 0,5 Е0, =5В
U0К = UКЭ = UК UЭ =4В
UБЭ = 0,6 В
UБ = UБЭ + UЭ =1,6В

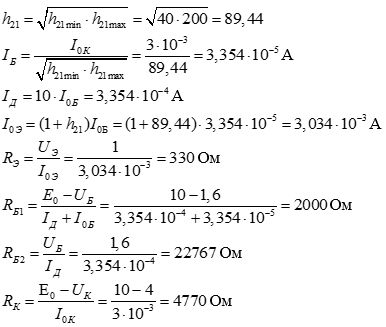

Нормированные значения резисторов:
