Известны параметры цепи. ВАХ нелинейного элемента симметрична и задана. Определить все токи в схеме и напряжение на нелинейном сопротивлении. Чему при этом равно дифференциальное сопротивление
«Известны параметры цепи. ВАХ нелинейного элемента симметрична и задана. Определить все токи в схеме и напряжение на нелинейном сопротивлении. Чему при этом равно дифференциальное сопротивление»
- Электроника, электротехника, радиотехника
Условие:

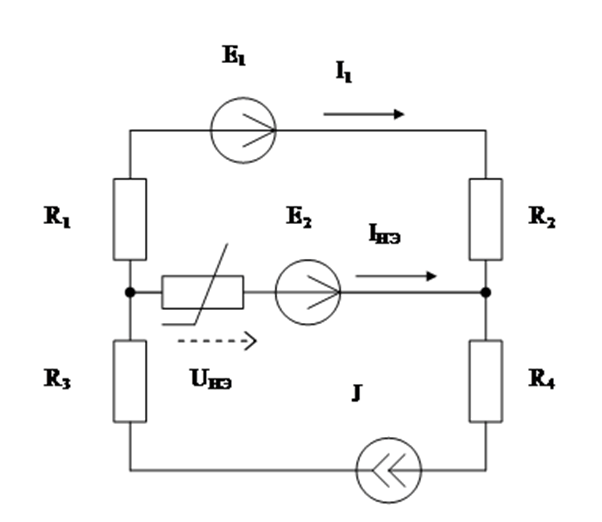

Известны параметры цепи. ВАХ нелинейного элемента симметрична и задана. Определить все токи в схеме и напряжение на нелинейном сопротивлении. Чему при этом равно дифференциальное сопротивление Rдиф нелинейного элемента? Какая мощность вырабатывается при этом источником тока J?
1-я цифра номера варианта:
2-я цифра номера варианта:
3-я цифра номера варианта (ВАХ нелинейного элемента):
Решение:
I1+IНЭ=J
(R1+R2)*I1-UНЭ=E1-E2
(4+4)*(0.65-IНЭ)-UНЭ=10-7
0.65-(3+UНЭ)/8=IНЭ
